Комплект заделки стыка (КЗС) труб с электросварной лентой

КЗС-ЭС для теплоизоляции сварных стыков ППУ-труб

Комплект заделки стыка КЗС с электросварным элементом применяется для восстановления теплоизоляции и наружного защитного контура сварного соединения стальных труб в ППУ-изоляции с полиэтиленовой оболочкой. Электросварная технология используется для герметизации зоны соединения и подходит для монтажа тепловых сетей, где такой способ заделки предусмотрен проектом.

Назначение комплекта КЗС-ЭС

После сварки стальных труб участок соединения остаётся без заводской ППУ-изоляции. КЗС позволяет сформировать теплоизоляционный слой в зоне стыка и защитить его от проникновения влаги. Электросварные элементы обеспечивают соединение муфты с полиэтиленовой оболочкой трубы при выполнении предусмотренной технологии сварки.

Комплект применяется при монтаже предизолированных ППУ-трубопроводов и рассчитан на заделку одного сварного стыка.

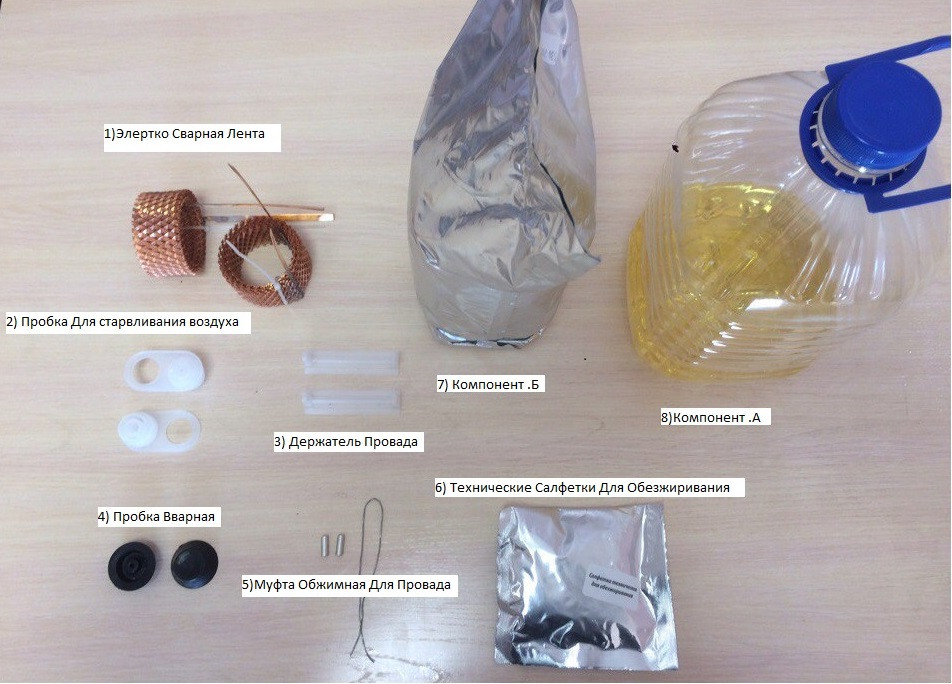

Что входит в комплект

• термоусаживаемая муфта;
• комплект нагревательных электросварных элементов;
• дренажные пробки для стравливания воздуха — 2 шт.;
• герметизирующие пробки — 2 шт.;
• компоненты пенополиуретана для заполнения стыкового пространства;
• стойки-держатели проводников СОДК;
• обжимные гильзы для соединения проводников.

Как подобрать КЗС с электросварной лентой

Типоразмер комплекта необходимо подбирать по параметрам конкретной ППУ-трубы и наружному диаметру её защитной полиэтиленовой оболочки. При заказе важно учитывать не только диаметр стальной трубы, но и диаметр оболочки, конструкцию стыка и предусмотренную проектом технологию герметизации.

Если трубопровод оснащён системой оперативного дистанционного контроля, при подборе также учитывается схема соединения проводников СОДК в зоне стыка.

Особенности электросварной технологии

• Контролируемое соединение. Нагревательные элементы формируют сварное соединение полиэтиленовых элементов стыка.
• Восстановление ППУ-изоляции. Стыковое пространство заполняется компонентами пенополиуретана.
• Работа с СОДК. В комплект предусмотрены элементы для соединения и фиксации сигнальных проводников.
• Комплектное решение. Материалы подобраны для выполнения заделки одного стыка ППУ-трубопровода.

Что важно перед монтажом

До заделки стыка необходимо завершить сварочные работы и предусмотренный проектом контроль сварного соединения. Полиэтиленовую оболочку в зоне монтажа очищают и подготавливают в соответствии с технологией КЗС. До заполнения стыка ППУ также проверяют соединение проводников СОДК, если система предусмотрена конструкцией трубопровода.

Сопутствующие решения

Для комплектации трубопровода также можно подобрать другие комплекты заделки стыков КЗС, термоусаживаемые муфты и элементы системы ОДК.

Часто задаваемые вопросы

Чем КЗС-ЭС отличается от комплекта с обычной термоусаживаемой лентой?
В КЗС-ЭС для формирования соединения используются нагревательные электросварные элементы. Поэтому технология монтажа отличается от варианта, в котором герметизация выполняется термоусаживаемым материалом с наружным нагревом.

По какому диаметру подбирается комплект?
При подборе учитывают типоразмер ППУ-трубы и наружный диаметр её защитной полиэтиленовой оболочки. Комплект должен соответствовать конкретной конструкции трубопровода.

Подходит ли КЗС-ЭС для труб с системой СОДК?
Конструкция комплекта предусматривает стойки-держатели и обжимные гильзы для работы с проводниками системы оперативного дистанционного контроля.

Для чего нужны ППУ-компоненты в комплекте?
Они используются для восстановления пенополиуретановой теплоизоляции в пространстве между стальной трубой и наружной защитной оболочкой в зоне сварного стыка.

Заказать комплект заделки стыка КЗС-ЭС

Комплект заделки стыка с электросварной лентой представлен в наличии, возможна оптовая и розничная поставка. Поможем подобрать КЗС по параметрам ППУ-трубы и защитной оболочки для комплектации объекта в Астане и поставки по Казахстану.
