Контроль и монтаж системы ОДК для труб ППУ

Что такое система ОДК для труб ППУ

Меня зовут Дмитрий Круговой, я занимаюсь монтажом и контролем систем ОДК уже более 35 лет. За это время я установил сотни систем на теплотрассах, промышленных и коммунальных объектах.
Сегодня расскажу, что такое система ОДК для труб ППУ, зачем она нужна и почему без неё невозможно представить современную теплосеть.

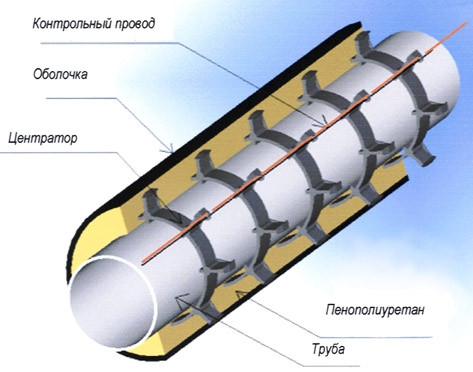

ОДК (оперативно-дистанционный контроль) — это система, которая позволяет отслеживать состояние изоляции трубопроводов, выполненных в полиуретановой оболочке. Такие трубы, известные как трубы ППУ (пенополиуретановые), имеют три слоя:

1. Стальная труба — несёт теплоноситель.
2. Полиуретановая изоляция — защищает от теплопотерь.
3. Полиэтиленовая оболочка — герметичная внешняя защита.

Многие заказчики спрашивают: а зачем нужен дополнительный контроль, если изоляция и так прочная?
Отвечаю из практики — даже самая надёжная изоляция со временем подвергается износу. Попадание влаги под оболочку ППУ-трубы приводит к разрушению полиуретанового слоя, а значит, к теплопотерям и коррозии стали. Именно система ОДК позволяет вовремя обнаружить такие дефекты.

Система работает просто: внутри изоляции проложен сигнальный провод. Он реагирует на изменение сопротивления при попадании влаги. Датчики подключены к контроллеру, который передаёт данные в диспетчерский пункт. Таким образом, оператор видит, где произошло повреждение — и может принять меры заранее.

Компания СМИТ предлагает широкий выбор решений для установки систем ОДК (СОДК) в Казахстане. В каталоге представлены терминалы СОДК и все необходимые комплектующие для надёжного монтажа и контроля.

Как работает система контроля СОДК на теплосети

Теперь разберём, как система СОДК устроена и работает на практике.
Любая теплосеть — это сложный инженерный комплекс, где важен постоянный контроль. СОДК (система оперативного дистанционного контроля) — “глаза и уши” инженеров, которые следят за состоянием изоляции в реальном времени.

В основе лежит электрический принцип: сопротивление проводников, заложенных в полиуретановый слой, изменяется при увлажнении. Контроллер фиксирует эти изменения и передаёт сигнал тревоги.
Важно понимать, что точность системы достигается только при правильном проектировании и качественном монтаже.

Чтобы наглядно показать, из чего состоит система СОДК, приведу таблицу:

А что будет, если систему СОДК не установить вовсе?
В моей практике были случаи, когда без СОДК теплотрасса приходила в аварийное состояние за 3–4 года. Система контроля позволила бы выявить протечки ещё на ранней стадии и избежать дорогостоящих ремонтов.

Второй раз подчеркну: компания СМИТ в Казахстане предлагает всё оборудование для установки СОДК — от контроллеров до соединительных муфт. Это надёжное и проверенное решение для теплосетей любого масштаба.

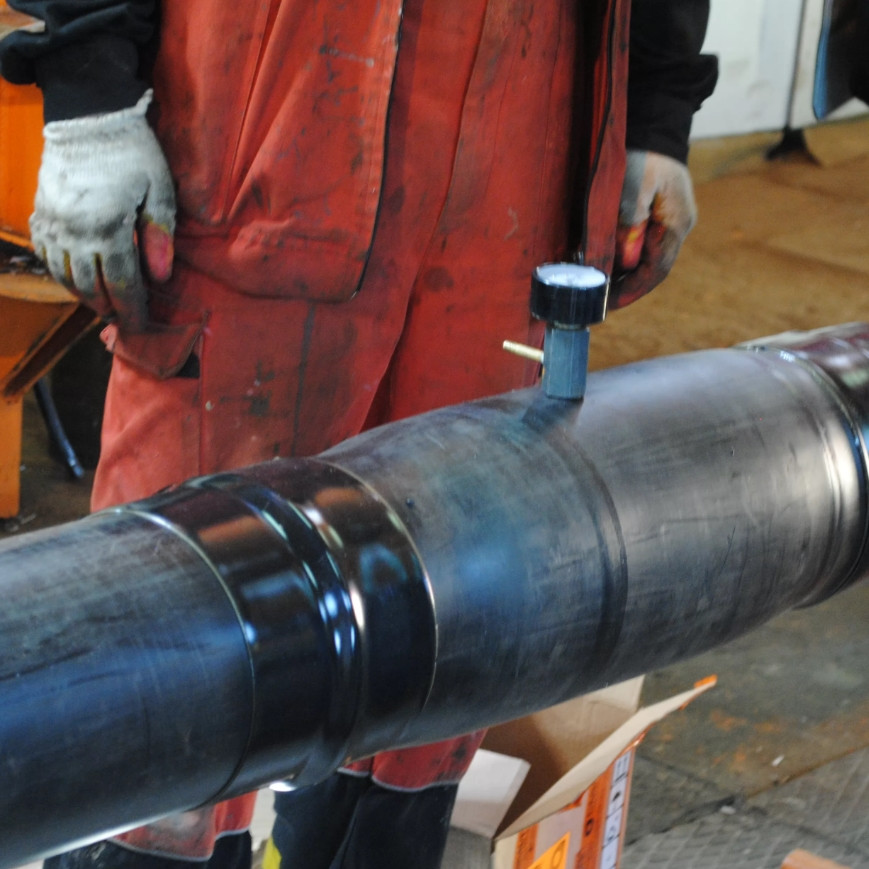

Монтаж системы ОДК для труб ППУ: пошаговое руководство от практика

Теперь перейдём к самому интересному — монтажу системы ОДК. Как монтажник, я всегда говорю: правильная установка — 90% успеха всей системы.

Монтаж выполняется в несколько этапов:

1. Подготовка труб и оболочек. Перед сборкой проверяется целостность изоляции и контактных жил.
2. Стыковка сигнальных проводов. Они соединяются при помощи специальных муфт, обеспечивающих герметичность.
3. Установка контрольных точек. Через каждые 300–500 метров ставятся контрольные коробки, куда выводятся провода.
4. Подключение к терминалу СОДК. После сборки линии производится измерение сопротивления и настройка контроллера.
5. Испытания. Перед запуском обязательно проводится пробный пуск с имитацией влаги, чтобы убедиться, что система реагирует корректно.

Здесь важно соблюсти одно правило: изоляция должна быть полностью сухой перед закрытием стыков. Даже небольшое количество влаги приведёт к ложным срабатываниям.

Многие монтажники недооценивают важность выбора правильных материалов. Используйте только качественные оболочки, полиуретановую изоляцию и комплектующие, сертифицированные для систем ОДК.

Проектирование системы ОДК: от чертежа до эксплуатации

Проектирование — это основа любой инженерной системы.
Если задаться вопросом: зачем проектировать, если можно просто “проложить провода”? — ответ прост: без проекта невозможно обеспечить корректную работу всей сети.

Проектирование системы ОДК включает:

• расчёт длины и расположения контрольных точек;

• подбор оборудования по сопротивлению проводников;

• определение мест размещения терминалов СОДК;

• схемы подключения к АСУТП (автоматизированной системе управления);

• создание документации для эксплуатации.

Проект обязательно учитывает тип изоляции, диаметр труб, толщину полиуретанового слоя и особенности оболочки.
Например, для подземных сетей подбирается усиленная защита от влаги, а для надземных — от ультрафиолетового излучения.

При грамотном проектировании срок службы системы достигает 30 лет и более без капитального ремонта.

Интересные советы от эксперта

1. Проверяйте сопротивление изоляции не реже одного раза в квартал — так можно вовремя обнаружить повреждения.

2. При монтаже избегайте острых изгибов сигнальных кабелей — это самая частая причина ошибок.

3. Если видите повышение влажности под оболочкой — не спешите вскрывать трубу, сначала измерьте сопротивление в контрольной коробке.

4. Не экономьте на проектировании — переделка обойдётся в 5–10 раз дороже.

5. Используйте только проверенные материалы — полиуретановые изоляции и герметичные оболочки от надёжных поставщиков.

FAQ: Часто задаваемые вопросы

1. Что такое система СОДК в трубах ППУ?
Это электронная система, которая контролирует влажность внутри изоляции и позволяет вовремя выявить дефекты.

2. Как понять, что система СОДК работает корректно?
Проверяется сопротивление — если показатели стабильны, значит, изоляция сухая и оболочка герметична.

3. Можно ли установить СОДК на старые трубопроводы?
Да, но потребуется дополнительная подготовка и переизоляция отдельных участков.

4. Что входит в комплект системы ОДК?
Контроллер, сигнальные кабели, контрольные коробки, терминал СОДК и защитная полиэтиленовая оболочка.

5. Где приобрести качественные решения для СОДК в Казахстане?
Компания СМИТ предлагает полный ассортимент терминалов и комплектующих, а также консультации по проектированию и монтажу.

6. Как долго служит система СОДК?
При правильном обслуживании — до 30 лет без потери функциональности.

Автор

Статья подготовлена Дмитрием Круговым, монтажником систем ОДК с 35-летним опытом работы на теплосетях.
